Jeden Dienstag informiert cci Branchenticker über technische Regeln und Vorschriften aus der LüKK und TGA. Heute geht es um den OACF-Faktor (Outdoor Air Correction Factor). Diese Kennzahl gibt an, wieviel Luft in der Wärmerückgewinnung eines RLT-Geräts von der einen zur anderen Seite überströmt – und das hat Folgen für die Projektierung von Luftvolumenströmen.

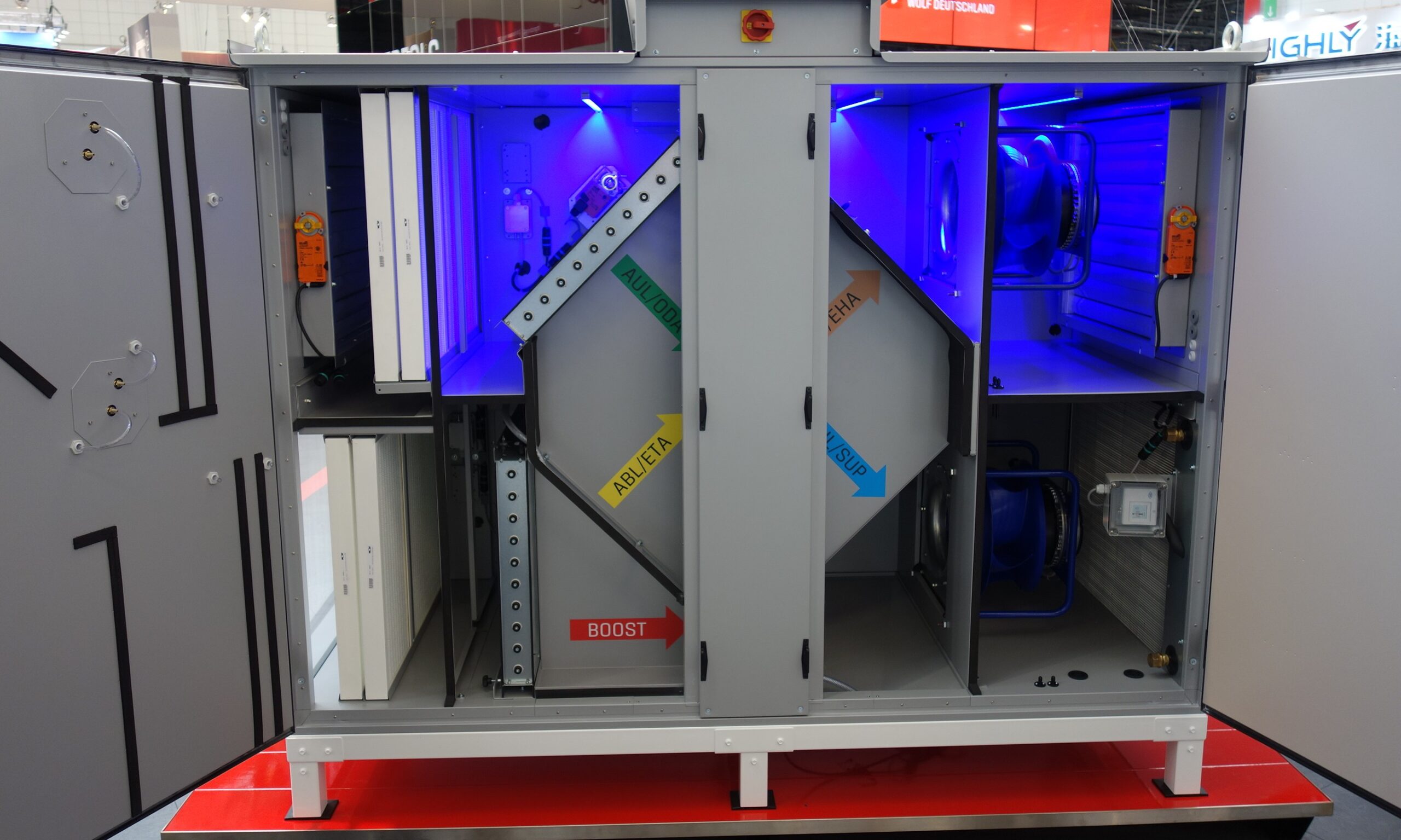

Bei RLT-Geräten können in Systemen zur Wärmerückgewinnung (WRG) bis 90 % der in der Abluft enthaltenen thermischen Energie auf die angesaugte Außenluft übertragen werden. Doch die zur WRG eingesetzten Komponenten, das sind meist Plattenwärmeübertrager oder Rotoren, haben stets interne Undichtigkeiten, wodurch in der WRG Abluft zur Zuluft oder Außenluft zur Fortluft überströmt. Insbesondere, wenn eine hohe Qualität der Zuluft gefordert wird, ist eine Übertragung von verunreinigter Abluft auf die Zuluft bestmöglich zu vermeiden.
Die DIN EN 16798 Teil 3 „Lüftung von Nichtwohngebäuden – Leistungsanforderungen an Lüftungs- und Klimaanlagen und Raumkühlsysteme“ (Entwurf 2022) kennzeichnet die Größe dieser Überströmluft (Leckluft) durch den „OACF-Faktor“ (Outdoor Air Correction Factor). Dabei ist OACF das Verhältnis der in die WRG einströmenden Außenluft qAULvorWRG dividiert durch den die WRG verlassenden Luftstrom qAULnachWRG. Ist OACF >1, strömt in der WRG Außenluft zur Fortluft; ist OACF < 1, strömt Abluft zur Zuluft. Für OACF-Faktoren definiert die Norm fünf Klassen von OACF = 1,00 (keine Überströmung) bis OACF = 1,10 beziehungsweise 0,90 (10 % Überströmung). OACF-Faktoren sind vom WRG-Hersteller für die Nennauslegungsbedingungen von RLT-Geräten anzugeben.
Bei der Planung von RLT-Geräten ist das Berücksichtigen von OACF-Faktoren insbesondere aus zwei Gründen wichtig:
– Am Zuluftaustritt von RLT-Geräten ist stets der projektierte Nennaußenluftvolumenstrom sicherzustellen. Wenn in der WRG beispielsweise 5 % der Außenluft zur Fortluft überströmt (OACF-Faktor 1,05), muss der ins RLT-Gerät anzusaugende Außenluftvolumenstrom entsprechend um diese Verlustluft erhöht werden. Beispiel: Wenn bei OACF = 1,05 der Zuluftvolumenstrom qZUL,nenn = 10.000 m³/h betragen soll und die Leckluft Δq = 5 % (0,05) beträgt, muss der anzusaugende Außenluftvolumenstrom qAUL,neu auf insgesamt 10.526 m³/h erhöht werden (qAUL,neu = qZUL,nenn : (1 – Δq) = 10.000 m³/h : (1 – 0,05) = 10.526 m³/h).
– Bei einer möglicherweise schlechten Abluftqualität kann durch Einsatz eines WRG-Systems mit einem geringen OACF-Faktor die Überströmluft verringert werden. Dadurch wird die Zuluft weniger belastet.
Wie OACF-Faktoren bei WRG-Rotoren durch den Einsatz einer sogenannten Spülzone erheblich verringert werden können, zeigt der Beitrag „Betrieb von Rotationswärmeübertragern in der Pandemie sicher“ als Artikelnummer cci173645 in cci Wissensportal. Eine ausführliche Zusammenfassung der DIN EN 16798 Teil 3 (Entwurf 2022) mit vertiefenden Aussagen zum OACF-Faktor findet sich unter der Artikelnummer cci190977.
Eine monatlich aktualisierte Übersicht mit mehr als 350 Normen, Richtlinien, Verordnungen und Gesetzen aus der LüKK und TGA finden Sie in cci Wissensportal unter der Artikelnummer cci257169. In dieser nach Themenbereichen gegliederten Tabelle sind die Neuerscheinungen des Jahres 2025 und die über 130 technischen Regeln, zu denen die Redaktion Zusammenfassungen erstellt hat, gekennzeichnet.
